底圖柜的介紹

  底圖柜又稱圖紙柜：用來放置圖紙用的鐵制抽屜柜；按標準A型圖紙大小一般可分類為0號底圖柜；1號底圖柜；2號底圖柜等，柜體采用抽屜式結構，一般采用1.0mm以上的鐵板或鋼板生產制作；現在的底圖柜一般采用鐵皮柜的生產工藝流程；通過酸洗磷化防銹處理.高溫靜電粉末噴塑,環保無毒害,無氣味，產品穩重、堅固；為檔案圖紙儲存的首選產品；可根據自身的實際情況選用合適自己的底圖柜。

密集底圖柜的安裝

地軌鋪設的技術要求：
地軌的埋設深度應與地面裝飾層持平或略高于3-5mm.
地軌安裝后，要任意1.2m長度內，水平偏差度不大于1mm，全長不大于2mm，軌道這間對應點的水平偏差不大于1mm,每兩條軌道之間的平行度偏差小于2mm。
軌道的固定方法，在軌道的內側兩邊，按要求間距（約500-700mm)用M8鐵膨脹釘或射釘固定牢靠。軌道底面與地面必須緊密著力，不得有虛跨間隙，以防止軌道載荷后彎曲變形。

常用各種標準圖紙尺寸

0圖紙 1189*841mm
A1圖紙 841*594mm
A2圖紙 594*420mm
A3圖紙 420*297mm
A4圖紙 297*210mm

底圖柜的生產工藝

底圖柜一般采用鐵皮柜的生產工藝流程；通過酸洗磷化防銹處理.高溫靜電粉末噴塑,環保無毒害,無氣味，產品穩重、堅固；為檔案圖紙儲存的首選產品；一般單位可根據自身的實際情況選用合適自己的底圖柜。

底圖柜的尺寸參數

型式	規格	0號圖	1號圖
	抽屜內尺寸	1250X900X100	840X640X100
底圖柜	外形尺寸	1300X940X1160	960X740X1200
密集底圖柜	架寬	940	740
	架長	1300X節數+135	1000X節數+135
	架高	1800 2000 2200

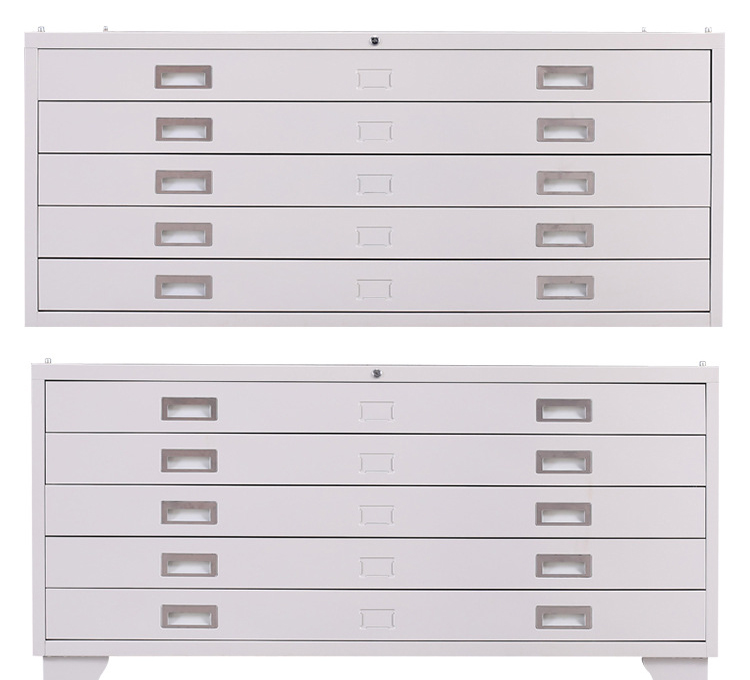

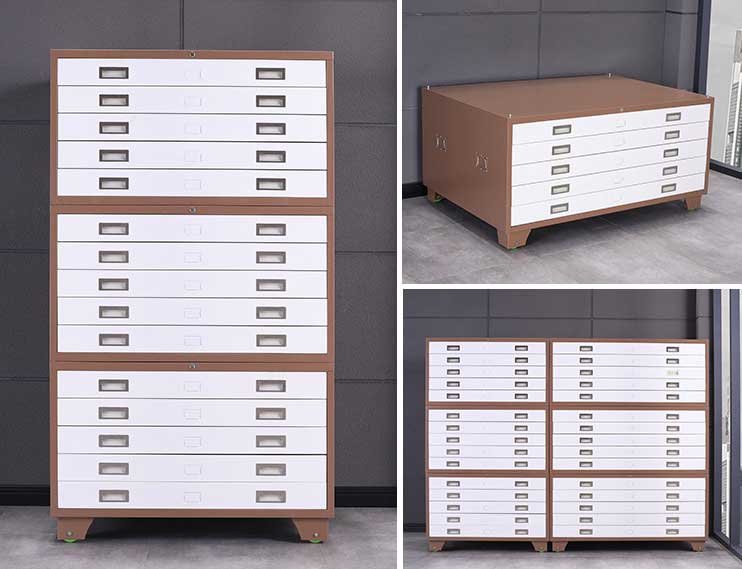

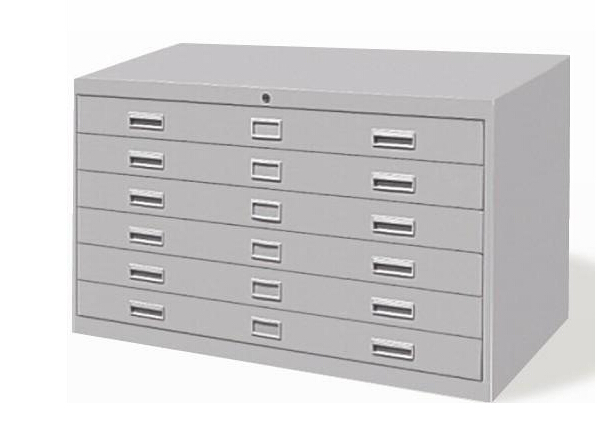

普通底圖柜實景拍攝

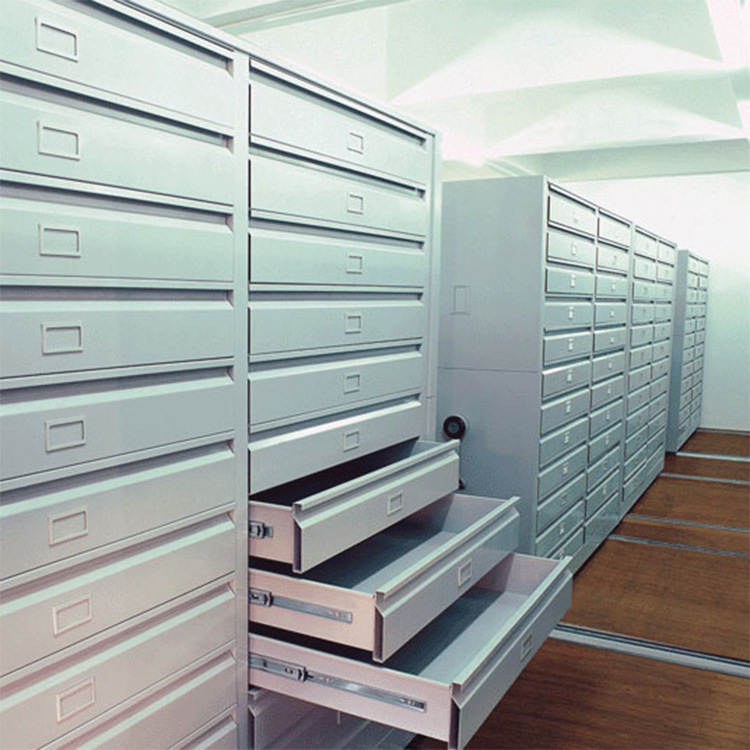

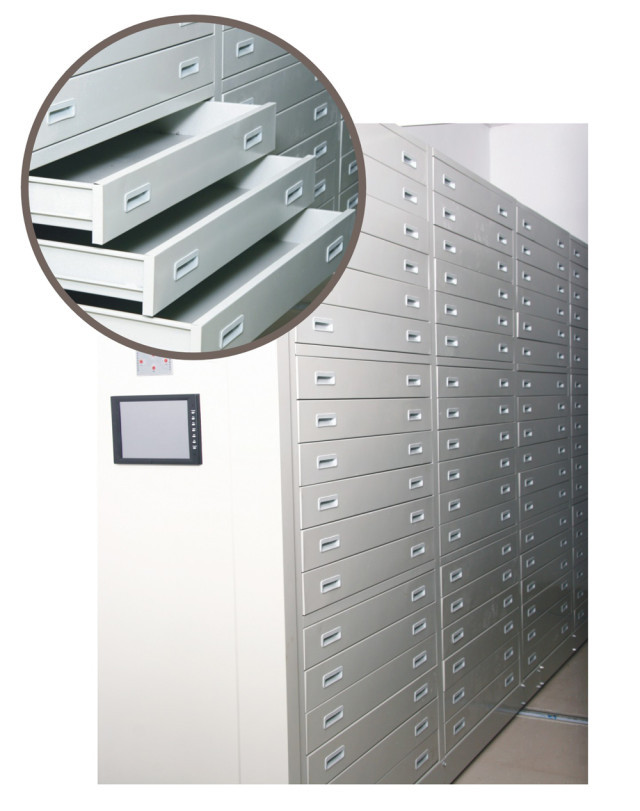

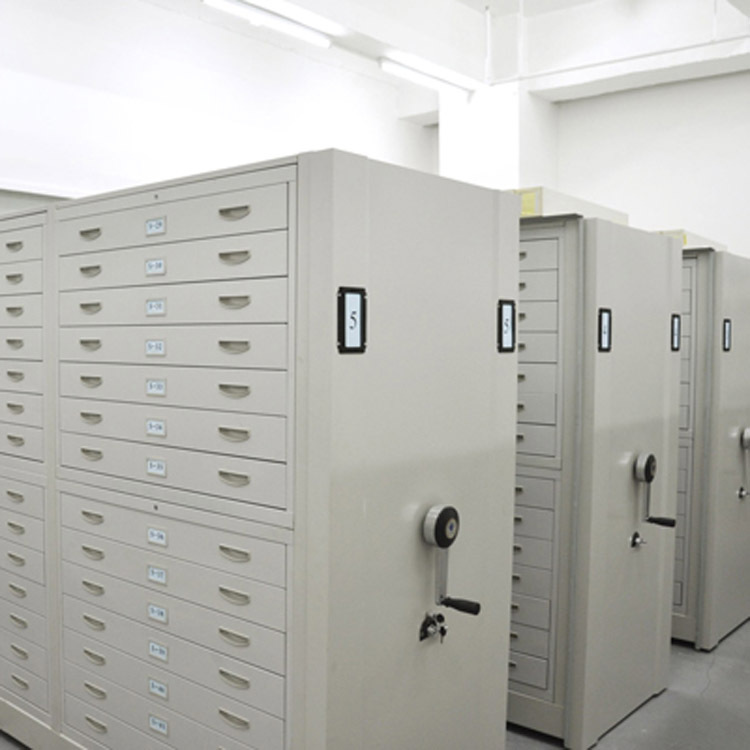

密集底圖柜實景拍攝

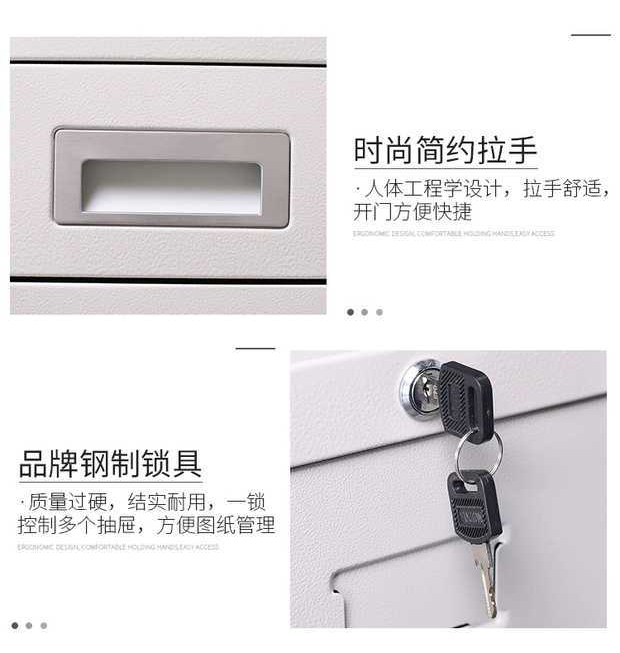

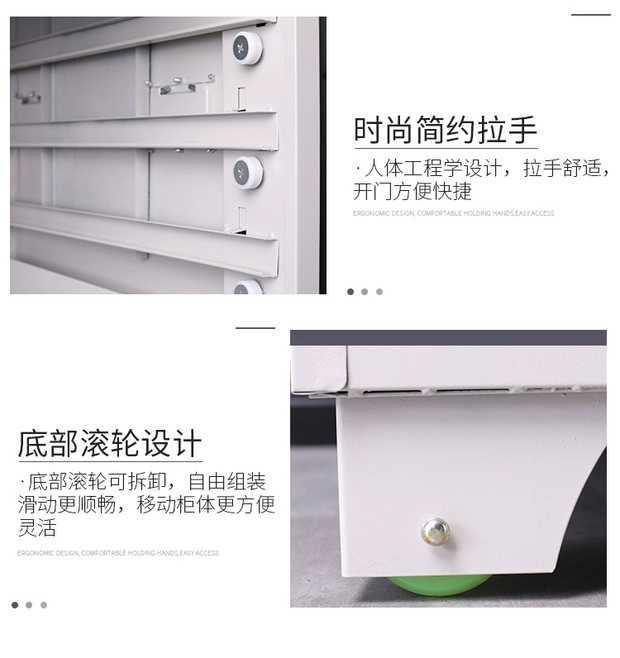

底圖柜細節展示
